地下連續墻接頭防繞流裝置，所述防繞流裝置包括兩塊分別設置于地連墻工字型止水鋼板翼緣板上的鐵片，所述鐵片包括一連接端與一自由端，所述連接端固接于所述止水鋼板翼緣板上。所述鐵皮通過搭接接長。本實用新型可以使地連墻鋼筋籠下放到位開始澆筑混凝土?xí)r，混凝土壓力使鐵皮受壓力張開，其自由端緊貼兩側壁面，阻斷混凝土沿鋼筋籠外側和接頭箱外側繞流線路，提前有效阻擋混凝土向接頭兩側流動，減小了接頭混凝土繞流的可能，提高接頭質量，保證了施工安全。
在地連墻施工時，有效預防接頭混凝土繞流一直是控制的重點、難點。成槽機在成槽時一般將槽段適當加寬，以便鋼筋籠順利下方，但在混凝土澆筑時，因槽段加寬，混凝土就能較容易的向接頭方向流動，當接頭處接頭箱或鎖口管放置位置不準，封堵不嚴，就會非常容易出現混凝土繞流問題，給地連墻接頭質量產生重大影響。
因此有必要設置一種裝置，能在接頭箱阻擋混凝土繞流前，對混凝土提前阻擋。

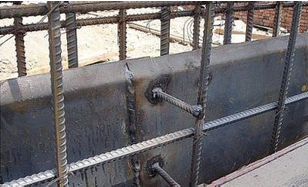

安裝該地下連續墻防繞流鐵皮時，選取兩張相同的鐵皮，鐵皮的連接端用細鋼筋壓焊在工字型止水鋼板的兩側翼緣板上，將鐵皮的自由端分別綁扎在已加工好的鋼筋籠的兩側，以便于在已施工好的槽段內整體下放鋼筋籠，然后將自由端與鋼筋籠松開，對其澆筑混凝土，使鐵皮受混凝土的壓力張開，從而堵住連續墻接頭的縫隙，阻斷了混凝土沿鋼筋籠外側和接頭箱外側繞流線路，澆筑完成后，以同樣的方法施工剩余的槽段，便完成了地下連續墻的施工。本實用新型的地下連續墻接頭防繞流裝置，可以使地連墻鋼筋籠下放到位開始澆筑混凝土?xí)r，提前有效阻擋混凝土向接頭兩側流動，減小了接頭混凝土繞流的可能，提高接頭質量，保證了施工安全。
